AjaxBridgePROGUARD EUROPE

AJAX ESEMÉNYEK. ÖSSZEKAPCSOLT RENDSZEREK.

Az eseményből
legyen művelet.

Az AjaxBridge összeköti az AJAX jelzéseit a kamerákkal és a kapcsolódó rendszerekkel. Egy eseményre a kamera a helyére fordul, értesítés indul, és az adat továbbmegy oda, ahol szükség van rá.

Nézze meg működés közben Szakmai egyeztetés
Helyi eseményfeldolgozás Docker vagy célszámítógép
A KEZELŐFELÜLETEN

A rendszer egy pillantásra.

SIA-kapcsolat, rendszerállapot és eseménytesztek egy áttekinthető felületen.

AJAXBRIDGE / KEZELŐFELÜLET01 / 04
AjaxBridge / ÁllapotWEBES FELÜLET
Görgessen a következő felülethezSzemléltető adatok
SIA DC-09Szabványos eseményfogadás
1 esemény → több műveletEgyütt dolgozó rendszerek
2 telepítési lehetőségA helyszínhez igazítva
Moduláris licencA szükséges funkciókra

01 / MIÉRT AJAXBRIDGE?

A jelzés megérkezik.
A válasz már előre beállítható.

Egy biztonsági esemény gyakran több rendszerre tartozik. Az AjaxBridge a beállított szabályok alapján kapcsolja össze a jelzést és a szükséges műveleteket, így kevesebb kézi lépésre van szükség.

A megfelelő terület a képen

A forgatható PTZ kamera az eseményhez rendelt, előre elmentett pozícióra áll. Egy jelzés több kamera nézetét is a helyszínre irányíthatja.

Az információ tovább dolgozik

A jelzésből értesítés vagy feldolgozható adatcsomag lesz. A kapcsolódó rendszer saját folyamata a fogadott eseményre épülhet.

Visszakövethető működés

A beérkező események és a végrehajtott műveletek naplózhatók. A kommunikációs hiba is láthatóvá válik az üzemeltető számára.

02 / A JELZÉSTŐL A MŰVELETIG

Nézze meg, mi történik
egy esemény után.

Indítsa el az üzenetet, és kövesse az útját a küldőtől a célhoz. A következő lépés mindig az Ön kattintására indul.

LÉPÉSRŐL LÉPÉSRE
Ön lépteti a példát. Éles üzemben a szabály automatikusan fut.0 / 6 üzenet megérkezett

Betörésjelzés a védett rakodóudvarban.

Az AJAX jelzésétől a kameravezérlésen át a telefonos értesítésig.

01 / SIA JELZÉS

A jelzésből üzenet lesz.

A küldőtől érkező üzenet középen megnyílik, majd az AjaxBridge szabályához kerül.

KÜLDŐ

Üzenet indítása

CÉL
AjaxBridgeEseménykód + zónaSZABÁLYSIA üzenetre vár
Nyissa meg az első SIA üzenetet.Szemléltető adatok. Nincs kapcsolat élő eszközökkel.
KIEMELT FELHASZNÁLÁS / VIDEÓANALITIKA

Vonalátlépésből riasztás.
A szabályból vezérlés.

Az AJAX kamera a védett terület felé történő, A → B irányú vonalátlépést érzékeli. Ha a jelzés SIA eseményként eljut az átjáróhoz, a hozzárendelt szabály a területre fordíthat egy PTZ kamerát, adatcsomagot küldhet a kapcsolódó alkalmazásnak, és Telegram-értesítést indíthat.

A videóesemények továbbításához megfelelő AJAX-beállítás és Cloud Signaling/CMS kapcsolat szükséges. A továbbított formátumot és eseménykódokat a konkrét rendszerrel egyeztetni kell. Az AjaxBridge az eseményüzenetet dolgozza fel; a képelemzést az AJAX videórendszer végzi.

AJAX vonalátlépés-érzékelés
HTTP POST / JSONTÖRZSSABLON-PÉLDA
{
  "location": "Rakodóudvar",
  "event":    "line_crossing",
  "rule":     "{rule}",
  "code":     "{code}",
  "zone":     "{zone}",
  "account":  "{account}",
  "active":   {active}
}

A kapcsos zárójelben megadott mezőkbe az esemény adatai kerülnek. A csomag szerkezete a fogadó API-hoz igazítható.

03 / FUNKCIÓK ÉS KAPCSOLÓDÁSOK

A kameravezérléstől
a rendszerintegrációig.

A PTZ vezérlés az alapszoftver része. A további kapcsolódási lehetőségek külön modullicenccel illeszthetők a feladathoz.

AZ ALAPLICENC RÉSZE

PTZ kameravezérlés

Az AJAX jelzése automatikusan a megfelelő, előre elmentett pozícióra irányítja a Dahua vagy Hikvision PTZ kamerát. Egy eseményhez több kamera és preset is rendelhető.

Dahua CGIHikvision ISAPI
MODULLICENC

MQTT

Eseményadatok továbbítása MQTT broker felé, globálisan vagy szabályhoz kötve. Kapcsolódási pont például Node-RED-folyamatokhoz vagy más MQTT-képes rendszerhez.

EseménytovábbításAutomatizálás
MODULLICENC

Telegram

Szabályonként beállítható szöveges értesítés a jelzésről és a visszaállásról. A kapcsolódó rendszeresemények is eljuthatnak az üzemeltetőhöz.

EseményVisszaállás
MODULLICENC

Egyedi HTTP API

GET, POST és PUT kérések indítása a kapcsolódó eszköz vagy szoftver felé. Eseményadatokkal kitölthető cím és üzenettörzs, külön esemény- és visszaállási műveletekkel.

GET / POST / PUTAdatcsomagok
MODULLICENC

Add-on bővítmények

Külön feltölthető API-gyűjteményekkel bővíthető a kezelhető hívások köre. A használható műveleteket az adott bővítmény és a céleszköz API-ja határozza meg.

Postman CollectionBővíthető API-készlet
AZ ALAPLICENC RÉSZE

Átlátható üzemeltetés

Magyar webes felület, kereshető eseménynapló, konfigurációmentés és visszatöltés. Kamera- és eseménytesztek segítik a beállítást és az átadást.

NaplóMentésTesztelés
API-VEZÉRLÉS

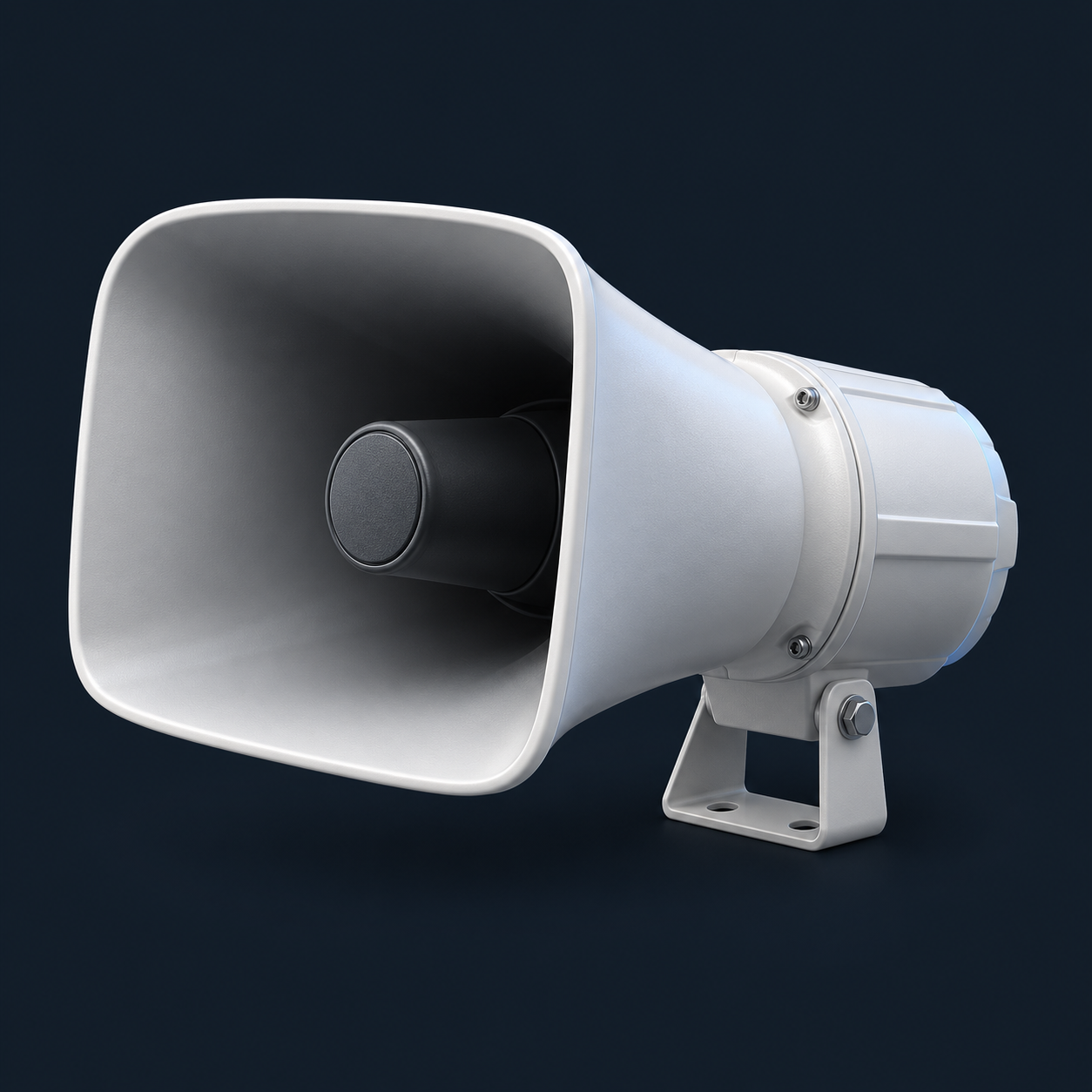

IP tölcséres hangsugárzó

Az AJAX jelzésére elindítható a támogatott IP hangsugárzón előre elmentett hangüzenet. Például egy felszólítás a védett terület elhagyására. A szabály az eszköz API-ján keresztül indítja a kiválasztott felvétel lejátszását.

Előre tárolt hangüzenetekSzabály szerinti lejátszás
HAMAROSAN

Kombinált eseményfeltételek

Az AjaxBridge egy beállított API-lekérdezés eredményét a beérkező SIA eseménnyel együtt értékeli majd. Új eseményt akkor generál, ha a kombinált feltétel teljesül.

Például: egy bispektrális kamera videóanalitikai eseménye és egy AJAX DualCurtain Outdoor vagy MotionProtect Outdoor érzékelő jelzése együtt indítja majd a beállított műveleteket.

API-válasz + SIA eseményTervezett funkció
HAMAROSAN · KOMBINÁLT ESEMÉNYEK

Előjelzésből megerősített riasztás.

KAMERA ÉS AJAX ÉRZÉKELŐ
A védett terület megfigyelése
Kameraoszlop 4,4 mDualCurtain 1,2 mAlak 1,8 mÉrzékelés legfeljebb 15 m / oldal
01 · KAMERA / APIVideóanalitikaNincs előjelzés
02 · AJAX / SIADualCurtain OutdoorA belső zóna szabad
Nincs kombinált riasztásMindkét feltétel szükséges.

A kamera önmagában még nem indítja a kombinált riasztást.

Elvi szemléltetés, a tervezett működés bemutatása. Az érzékelési zónák sematikusak.

A kapcsolódás mindig a konkrét eszköz és firmware API-támogatásától függ. A projekthez szükséges műveleteket telepítés előtt egyeztetjük.

04 / ÜZEMELTETÉS

Az automatizmus
akkor érték,
ha követhető
a működése.

A jelzés fogadása és a külső művelet eredménye külön lépés. Mindkettőre szükség van ahhoz, hogy az üzemeltető értse, mi történt.

01

Ellenőrzött eseményfogadás

SIA-keret-, CRC- és objektumazonosító-ellenőrzés, nyugtázás és az ismételt keretek kiszűrése.

02

A jelzés nem vár a külső válaszra

A SIA nyugtázása elkülönül a kameravezérléstől, a HTTP API-hívásoktól és a Telegram-üzenetküldéstől.

03

A kapcsolat hibája is információ

A TCP-kapcsolat megszakadása és az érvényes SIA-üzenetek elmaradása külön felügyelhető.

04

Átadható, ellenőrizhető konfiguráció

A kereshető napló, a művelettesztek és az exportálható beállítások segítik az üzembe helyezést és a későbbi hibakeresést.

05 / TELEPÍTÉS A HELYSZÍNHEZ IGAZÍTVA

Ugyanaz az átjáró.
Kétféle környezet.

Fusson a meglévő infrastruktúrán, vagy kapjon saját, kis méretű célszámítógépet. A beállítás mindkét esetben böngészőből érhető el.

DockerA MEGLÉVŐ INFRASTRUKTÚRÁN
SZOFTVERES TELEPÍTÉS

Docker környezetben

Linux alapú Docker gazdagépen futtatható. Jó választás, ha már rendelkezésre áll megfelelő szerver vagy konténereket futtató számítógép.

  • ARM64 és x86-64 környezet
  • Tartós konfiguráció és eseménynapló
  • Webes beállítás a helyi hálózaton
Telepítési egyeztetés

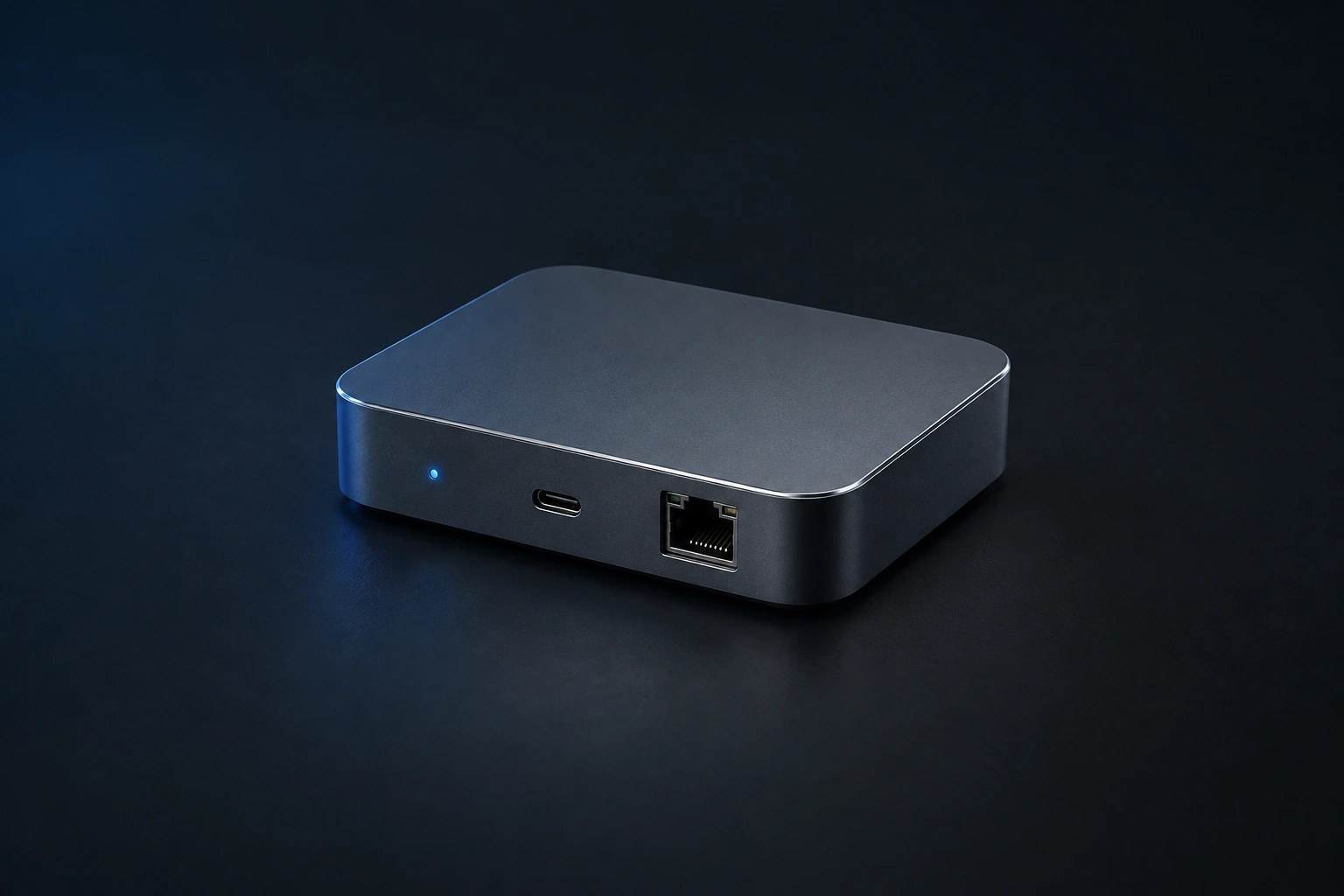

Kis méretű, hálózati csatlakozókkal rendelkező célszámítógép. Hardverillusztráció.CÉLSZÁMÍTÓGÉP · ILLUSZTRÁCIÓ
ÖNÁLLÓ HELYSZÍNI ESZKÖZ

Kompakt célszámítógépen

Külön, az átjáró feladatára kijelölt kis számítógépen is működhet. Jó választás, ha a helyszínen saját eszközt szeretne a feladathoz.

  • Elhelyezhető a helyszíni hálózatban
  • Böngészőből kezelhető beállítások
  • A projekthez egyeztetett hardver
Célszámítógépes megoldást kérek
Telepítőknek: a csatlakozás alapadatai
Eseményfogadás
SIA DC-09, SIA-DCS, TCP
SIA alapértelmezett port
55000 / TCP
Webes felület alapértelmezett port
55080 / TCP
PTZ kapcsolódás
Dahua CGI / Hikvision ISAPI
SIA titkosítás
AES, egyező kulccsal mindkét oldalon
Beállítási feltételek
Egyező Account ID, hálózati elérés, pontos rendszeridő

A webes menedzsment védett hálózatban vagy megfelelően kialakított HTTPS-hozzáférésen keresztül használható. Az átadás része legyen az eseményfogadás és a célműveletek kipróbálása.

06 / LICENCELÉS

Az alap mellé azt válassza,
amire a projektnek szüksége van.

A PTZ vezérlést is tartalmazó alaplicencet webshopunkban regisztrált telepítő partnereink díjtalanul igényelhetik a nálunk vásárolt AJAX Hubhoz, a futtató gép hardverujjlenyomatának és az AJAX Hub ID-jának megküldésével. Az MQTT, az egyedi HTTP API, a Telegram és az Add-onok külön licenccel érhetők el.

HUBHOZ ÉS GÉPHEZ KÖTVE

AjaxBridge
alaplicenc

  • SIA eseményfogadás és szabálykezelés
  • Dahua / Hikvision PTZ vezérlés
  • Webes kezelés, napló és konfigurációmentés
VÁLASZTHATÓ BŐVÍTMÉNYEK
MQTTTelegramHTTP APIAdd-on
Licencet igényelek

A kiegészítő modulok díját és érvényességét külön egyeztetjük.

Így történik az aktiválás

  1. 01

    Telepítés és gépazonosítás

    Az AJAX Hub ID-ja és a futtató gép hardverujjlenyomata együttesen azonosítja azt a környezetet, amelyhez a licenc készül.

  2. 02

    Licencigénylés

    Küldje el a ProGuard Europe részére a Hub ID-t és a gép hardverujjlenyomatát, valamint a kért modulokat és érvényességet.

  3. 03

    Licenc kiadása

    A megadott Hubhoz és géphez elkészítjük, majd aktiválásra elküldjük a licencfájlt, a kiválasztott jogosultságokkal.

  4. 04

    Offline aktiválás

    A kapott licencet a webes licenckezelőben aktiválja. Az érvényesség ellenőrzése helyben történik.

KÉTFÉLE ÉRVÉNYESSÉG
Meghatározott dátumig

A licenc az előre rögzített lejárati dátumig érvényes.

Aktiválástól számított napokig

A kiadáskor megadott időtartam az aktiváláskor indul.

JÓ TUDNI

A legfontosabb
kérdések.

Telepítőknek, integrátoroknak
és a rendszer tulajdonosának.

Meglévő rendszerhez is használható?

Igen, ha az AJAX rendszer megfelelő SIA eseményt tud küldeni, és a vezérelt kamera vagy külső rendszer támogatja a szükséges API-hívást. Az eszközök és firmware-verziók alapján érdemes előre ellenőrizni a kívánt működést.

Szükséges hozzá folyamatos internetkapcsolat?

A helyi SIA-fogadás, a helyi kameravezérlés és az offline licencaktiválás nem igényel folyamatos internetes licencellenőrzést. A Telegram, a távoli API-k és az AJAX Cloud Signaling kapcsolata viszont internetelérést igényel. A tényleges igény a választott adatúttól függ.

Minden AJAX kamera videóeseménye használható?

Azok az események használhatók, amelyek a támogatott eszközből és a beállított Cloud Signaling/CMS kapcsolaton át megfelelő SIA formátumban eljutnak az AjaxBridge-hez. Az analitikai funkció, az eseménykód és a továbbítási útvonal ellenőrzése a konkrét projekt része.

A PTZ vezérléshez kell külön modullicenc?

Nem. A Dahua és Hikvision PTZ presetvezérlés az érvényes AjaxBridge alaplicenc része. Az MQTT, a Telegram, az egyedi HTTP API és az Add-on bővítmény külön modullicencet igényel.

Mi történik Hub- vagy gépcsere, illetve licenclejárat esetén?

A licenc az AJAX Hub ID-jához és a futtató gép hardverujjlenyomatához kötődik. Hub- vagy gépcsere esetén az új azonosítókhoz szükséges licencet a forgalmazóval kell egyeztetni. Lejárat előtt gondoskodni kell a megfelelő licencek megújításáról, hogy a szükséges funkciók jogosultsága folyamatos maradjon.

Átveszi a riasztórendszer vagy a videórögzítő szerepét?

Az AjaxBridge integrációs átjáró. A meglévő rendszerek eseményeihez rendel további műveleteket; a riasztási, képelemzési és videórögzítési feladatokat továbbra is az erre szolgáló eszközök végzik.

PROGUARD EUROPE KFT. / FORGALMAZÓ

Melyik esemény
mit indítson el?

Írja meg, milyen AJAX rendszere van, mely eszközöket kapcsolná hozzá, és mit szeretne automatizálni. Egyeztessük a műszaki megoldást és a szükséges licenceket.

Írok a projektemről
SZAKMAI EGYEZTETÉS

Menyhárt Tamás

Üzletfejlesztési és műszaki vezető

menyhart.tamas@proguard-europe.com+36 30 233 4644
PROGUARD EUROPE KFT.+36 30 183 2100shop@proguard-europe.com

2330 Dunaharaszti, Fő út 158.

Rendszerintegrátoroknak.A biztonságos működésért felelős döntéshozóknak.Telepítőknek.

AjaxBridge · Állapot

A program felülete, szemléltető adatokkal.
